串行接口支持流式讀取和寫入。在此模式下,事務的前 24 位將照常指定訪問類型、寄存器地址和數據值。只要 SCS 輸入保持在置位(邏輯低電平)狀態,讀/寫數據的額外時鐘周期就會立即傳輸。對于每次后續的 8 位流事務傳輸,寄存器地址都會自動遞增(默認)或遞減。ADDR_ASC 位(寄存器 000h,位 5 和 2)控制地址值是上升(遞增)還是下降(遞減)。可以通過設置 ADDR_HOLD 位來禁用流模式(請參閱 SPI 配置寄存器)。圖 8-2 展示了流模式事務詳細信息。

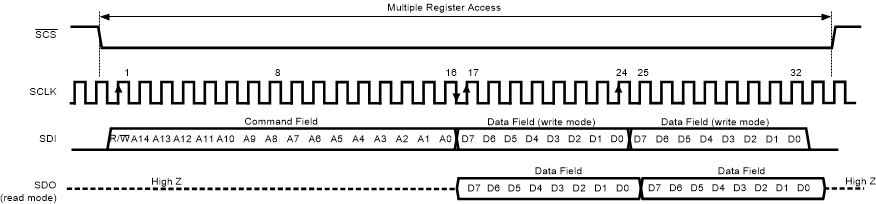

圖 8-2 串行接口協議:流式讀寫
