在子類 1 運行中,必須對 RBD 寄存器進行正確設定,以防止彈性緩沖器溢出
RBD 的有效值范圍取決于 RX 和 TX LMFC/LEMC 之間的相位差以及串行器/解串器發送器、通道和串行器/解串器接收器中的鏈路延遲。因此,無法提供預先確定好的適用于所有系統的 RBD 值。提供的 LANE_ARR 寄存器可幫助用戶測量通道到達時間并為系統選擇適當?shù)?RBD 值。為了確保確定性延遲,可在系統原型設計期間選擇 RBD 值并將其存儲在系統固件中。每次打開系統時計算 RBD 可能會導致不確定的延遲。
到達時間以八字節(8 個字節)為單位進行報告,并以基準計數器為基準進行測量,該計數器會針對接收到的每個八字節(每通道)遞增。對于 8b/10b 模式,基準計數器通過 SYSREF 對齊(復位),并以 32 個八字節(256 字節)的模數運行,與 K 的值無關。對于 64b/66b 模式,模數為 32*E 八字節(256*E 字節)。彈性緩沖器的深度表示為 EBD,并取決于多幀/EMB 的長度。
| 鏈路編碼 | AM(參考計數器和 LANE_ARR 的模數)[八字節] |
|---|---|
| 8b/10b (JENC = 0) | 32 |
| 64b/66b (JENC = 1) | 32*E |
由于通道到達時間是模值,因此使用考慮模值的算術(與最早到達的通道相比,最近 到達的通道實際上可能具有更小 的 LANE_ARR 值)。圖 7-55 和圖 7-56 以圖形方式描述了 RBD 計算,以強調這一點。通道到達時間被映射到周長為 64 個四字節的圓上,這對應于用于測量通道到達時間的模數 64 計數器。
最早可用的 RBD 值等于最新的 LANE_ARR 值加 1(模 AM)。最新可用的 RBD 值等于最早的 LANE_ARR 值加上緩沖區深度(模 AM)(緩沖區深度用 EBD 表示)。請注意,最新的可用 RBD 值會導致最早到達的通道在數據被讀出的相同時鐘周期內覆蓋緩沖區數據(這是可以接受的,不會導致溢出)。
在可用范圍的中間選擇 RBD 值將更大程度地提高偏差容限,但如果需要更低的延遲,用戶可以選擇更接近最新到達通道的值。

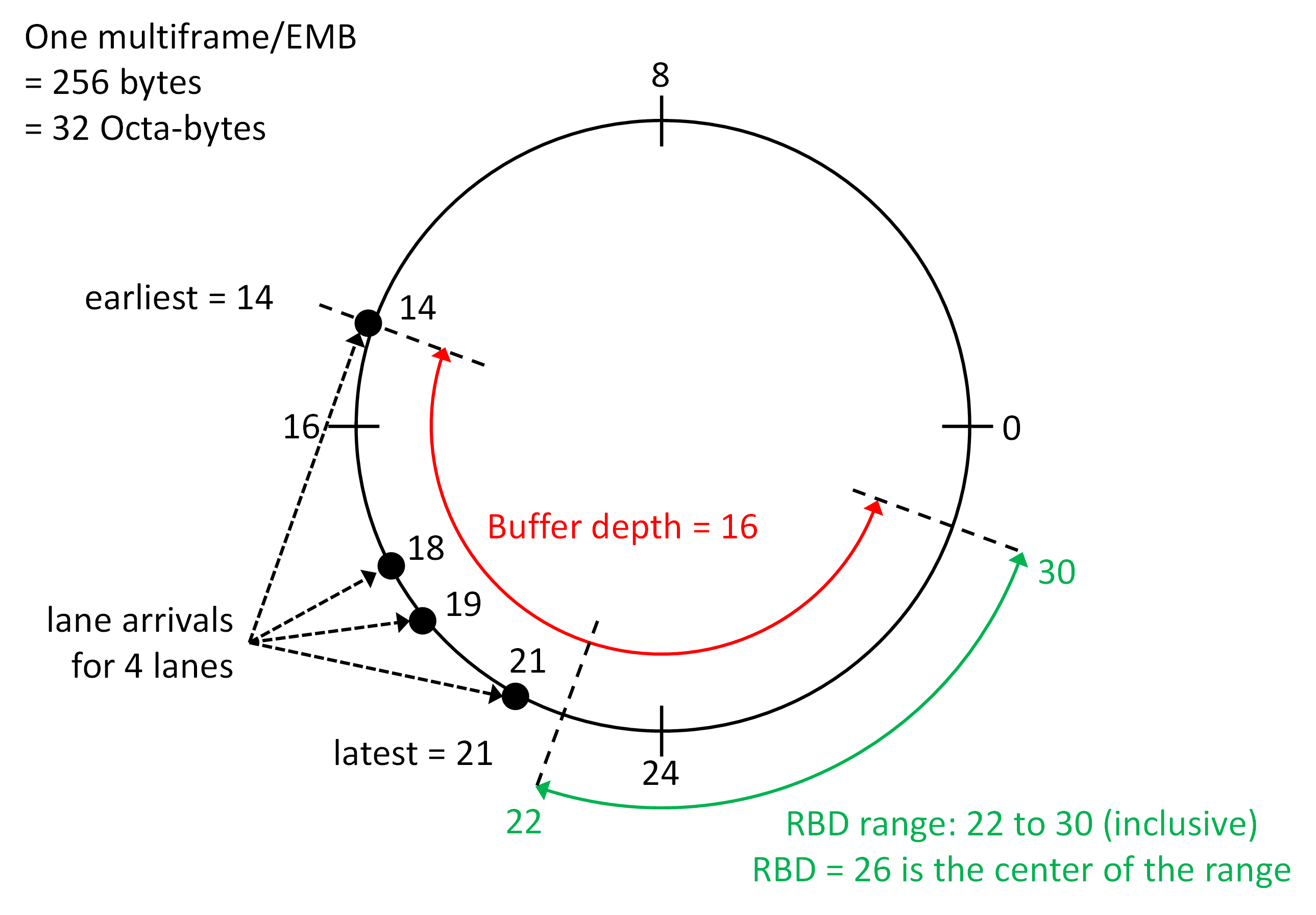

圖 7-55 RBD 示例(通道到達時間不會跨越零)

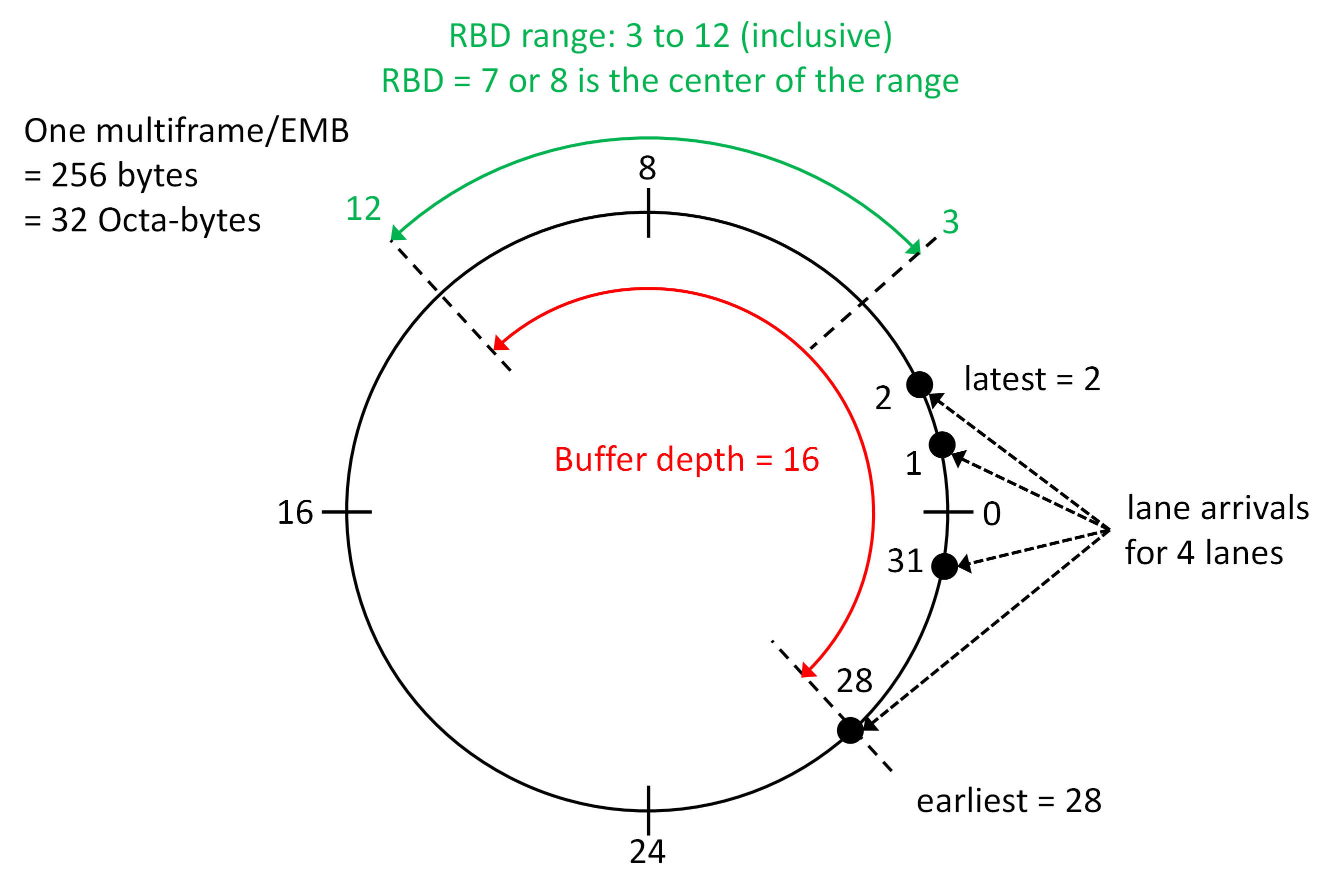

圖 7-56 RBD 示例(通道到達時間跨越零)

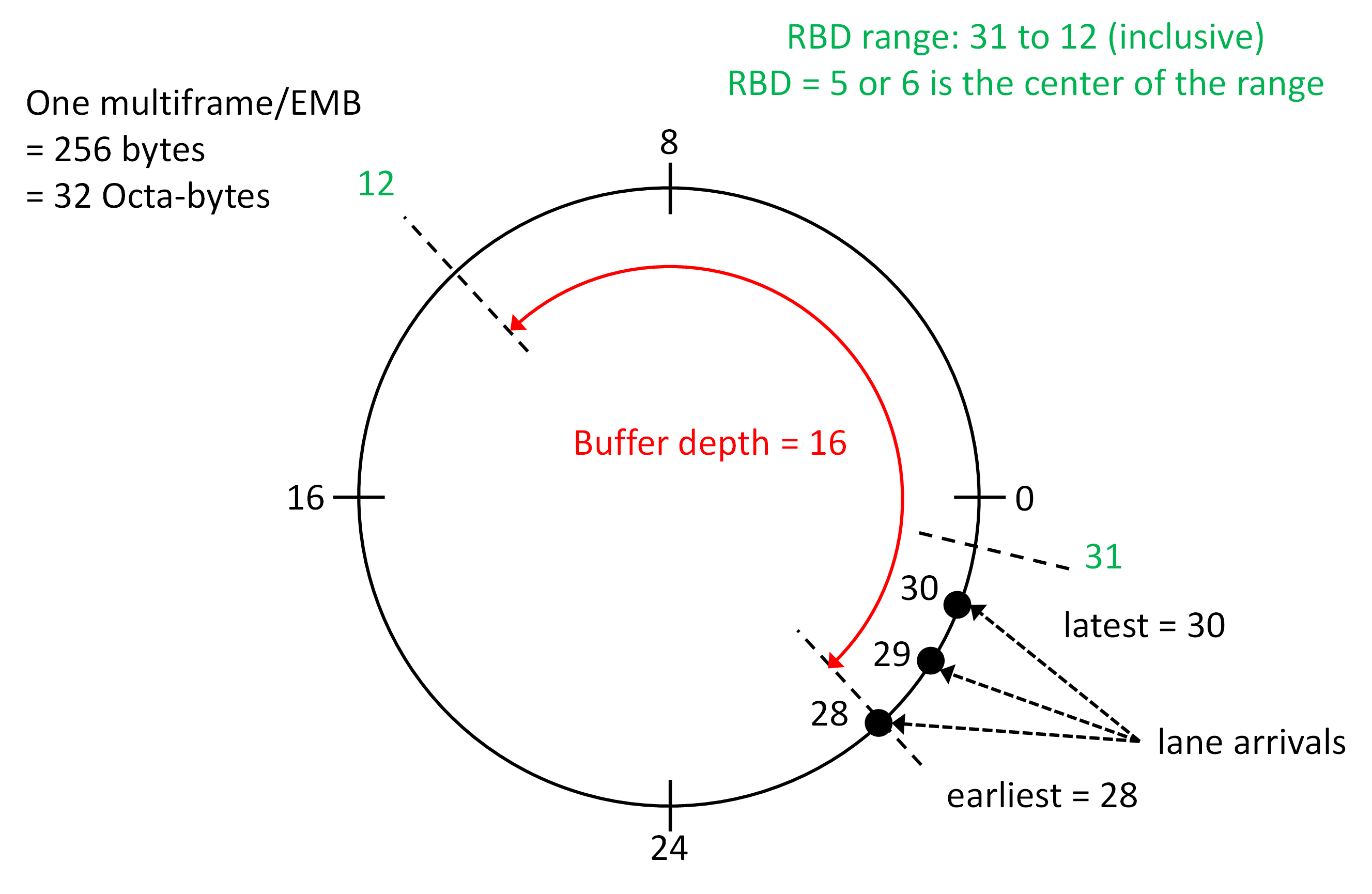

圖 7-57 RBD 示例(有效 RBD 范圍跨越零)
